MATERIALES
ESCALONES
- Madera maciza de haya, 1′ 5/8″ (40 mm) de espesor
- Sin nudos ni rajaduras, máxima estabilidad y solidez mecánica gracias a la tecnología Finger Joint
- Revestimiento a base de agua no tóxico: 3 capas de pintura
PASAMANOS
- En madera de haya maciza del mismo color que los escalones
ESTRUCTURA
- Elementos modulares de acero
- Recubrimiento con pintura electrostática con acabado mate a prueba de rayones
BARANDA
- Columnas verticales de acero pintadas del mismo color que la estructura (distancia entre columnas inferior a 3′ 7/8″ – 10 cm)
ACABADOS
COLORES DE MADERA (ESCALONES Y PASAMANOS)
| Natural 12 | Nogal 16 | Cemento 89 | Blanco 84 | Nogal 25 | Arena 27 | Paloma 87 | Wengé 23 |
|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
PELDAÑOS – MADERA
Madera de haya barnizada – Colores estándar (pintura no tóxica a base de agua).
| Natural 12 | Nogal 16 |
|---|---|
|
|
| Cemento 89 | Blanco 84 |
|---|---|
|
|
| Nogal 25 | Arena 27 |
|---|---|
|
|
| Paloma 87 | Wengé 23 |
|---|---|
|
|
Madera de haya laqueada (recubrimiento con microesferas para mejorar la resistencia a la abrasión, los rayos UV y líquidos fríos).
| Blanco 94 | Negro 95 | |
|---|---|---|
 |
 |
| Blanco 94 | Negro 95 |
|---|---|
|
|
ESTRUCTURA – ACERO
| Blanco | Gris Plateado | |
|---|---|---|
|
 |
| Blanco | Gris Antracita |
|---|---|
|
|
CONFIGURACIONES
ESCALONES ALTERNADOS Y CONTORNEADOS: para la reducción del espacio ocupado por la escalera sin sacrificar comfort.

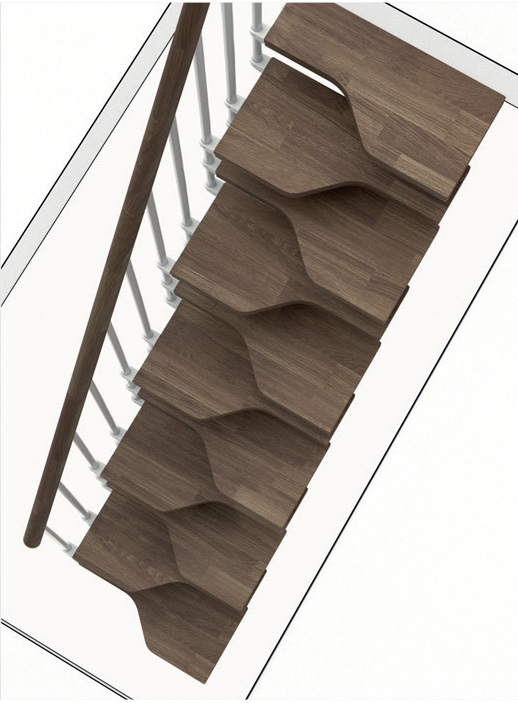

Rectilínea
Con 1 giro

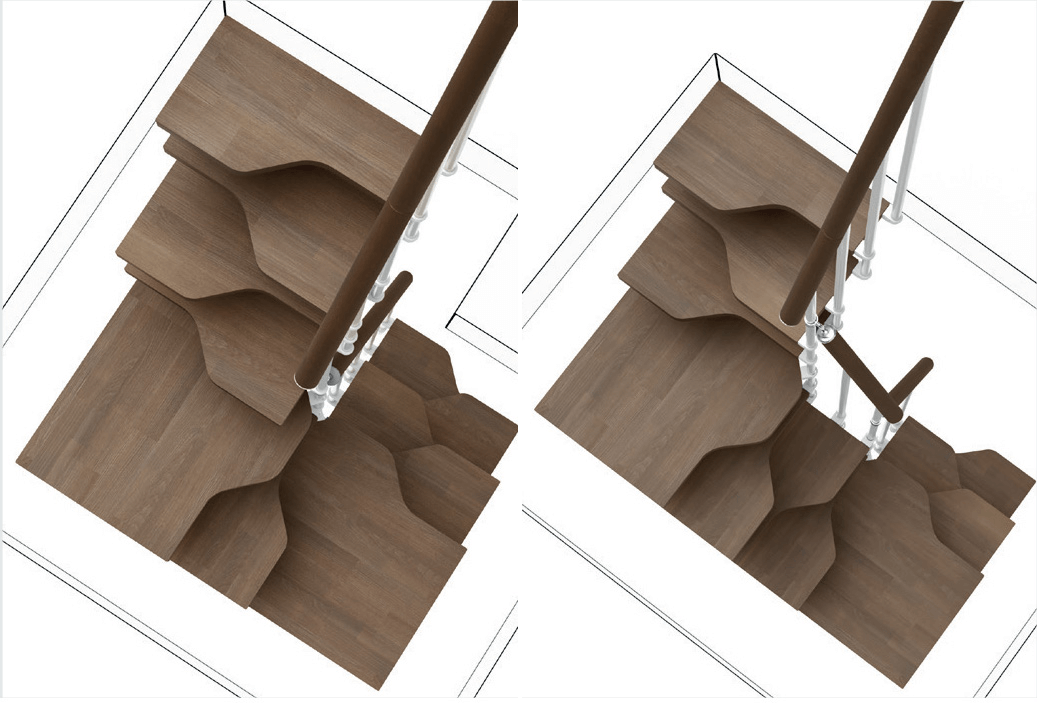

Con 2 giros
MEDIDAS
El SISTEMA DE AJUSTE DE LA ALTURA ENTRE LOS ESCALONES (ELEVACIÓN) le permite:
- Conseguir diferentes alturas entre plantas con el mismo número de escalones.
- Obtenga la altura entre los pisos según sea necesario con más o menos escalones (esto significa que puede encontrar el mejor compromiso entre la altura del escalón y el espacio ocupado por la escalera)
| Número de Escalones | Altura entre pisos (H) |
|---|---|
| 9 escalones – 1 caja | Min. 201 cm Máx. 237 cm |
| 10 escalones – 1 caja | Min. 221 cm Máx. 261 cm |
| 11 escalones – 1 caja | Min. 241 cm Máx. 285 cm |
|
12 escalones – 1 caja |
Min. 261 cm Máx. 309 cm |
| 13 escalones 1 caja 2 escalones extra |
Min. 281 cm Máx. 333 cm |
| 14 escalones 1 caja 3 escalones extra |
Min. 301 cm Máx. 351 cm |
Agregue más escalones para lograr mayores alturas.
H=Altura entre pisos.
Escalón superior fijado un contra escalón por debajo del nivel del piso terminado.
Abertura en el techo: Ancho de la escalera más (+) 5 cm.

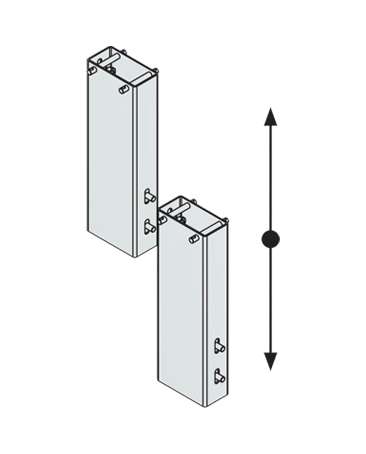

Espaciadores
Durante la instalación la altura se puede variar con los orificios verticales de la estructura.
DIRECCIÓN DE ASCENSO
Horario
Antihorario
POSICIÓN DE GIRO
Parte Inferior
Parte Media
Parte Superior
ACCESORIOS
Escalón extra
(con estructura y baranda)

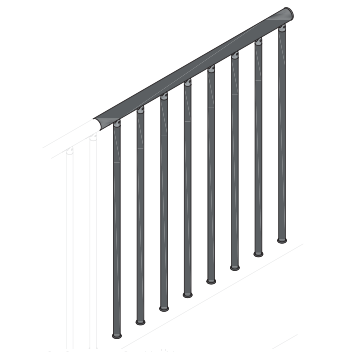

Baranda para 11 escalones
(lado externo)
Balustrada para piso alto (100 cm)

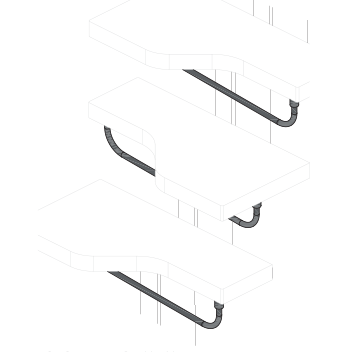

Barras de seguridad debajo de los escalones
